Gniazda CONTROLLER PORTS umożliwiają przyłączenie

manipulatorów (joystik, paddle, tabliczka graficzna, pióra

świetlne) oraz innych urządzeń peryferyjnych, np. XEP—80 lub

interfejs teletekstu.

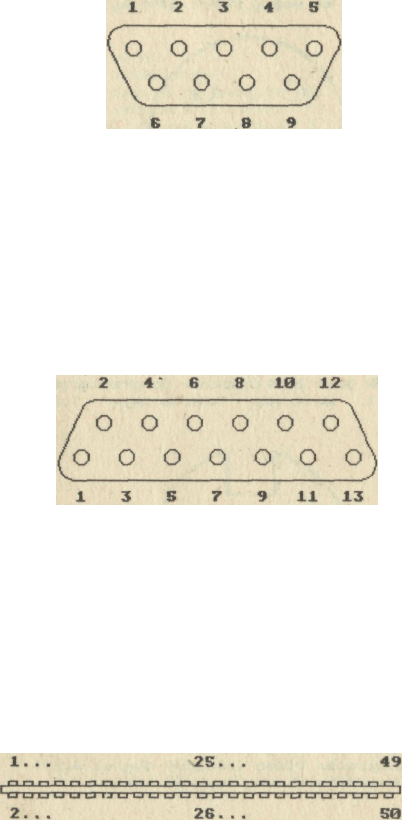

Rys. B.3. Gniazdo CONTROLLER PORT

1. joystik naprzód 6. przycisk/pióro świetlne

2. joystik wstecz 7. +5V

3. joystik w lewo B. masa

4. joystik w prawo 9. suwak paddle 2

5. suwak paddle 1

PERIPHERALS to szeregowe złącze dla większości urządzeń

zewnętrznych Atari. W starszych modelach na styk 10 jest

wyprowadzone napięcie +5V, a styk 12 nie jest wykorzystany.

Nowsze modele mają na styku 12 napiącie + 12V i sygnał Ready na

styku 10.

Rys. B.4. Gniazdo PERIPHERAL

1. clock input 8. motor control

2. clock output 9. proceed

3. data input 10. ready/+5V

4. masa 11. audio input

5. data output 12. +12V/niewykorzystane

6. masa 13. interrupt

7. command

Równoległe złącze krawędziowe PARALLEL BUS umożliwiające

bezpośredni dostęp do magistrali systemu. Występuje tylko w

modelach XL.

Rys. B.5. Złącze PARALLEL BUS
