4. 1. Typy stacji i ich obsługa

Komputery Atari współpracują bezpośrednio ze specjalnie

zaprojektowanymi stacjami dysków: Atari

l050,

LDW

Super

2000,

CA-2001, CA-2002 i Atari XF551. Standardowa pracują one z

prędkością transmisji równą 19200 bodów. Inne stacje (np. od

komputerów Atari ST lub IBM) można przyłączyć poprzez interfejs

Multi I/O lub ATR8000. Interfejsy te umożliwiają także

przyłączenie twardego dysku o pojemności do 128 MB. Wszystkie

stacje dysków są sterowane własnym procesorem, a więc są

"inteligentne". Pozwala to na ograniczenie udziału użytkownika w

operacjach dyskowych do wymiany dyskietek w stacji.

Pomiędzy poszczególnymi stacjami istnieją poważne różnice

eksploatacyjne, wiec ich obsługa musi być opisana osobna.

Ponieważ jednak pewne rzeczy są wspólne dla wszystkich stacji,

to powinieneś się zapoznać z opisem Atari 1050, niezależnie od

tego, jaką stację rzeczywiście posiadasz.

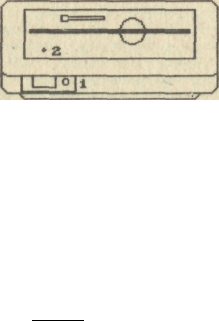

Rys.4.1. Stacja dysków Atari 1050

Atari 1050 (rys. 4.1) jest stacją jednostronną, która

pozwala na korzystanie z pojedynczej i rozszerzonej gęstości

zapisu. Sprzedawana była wraz z DOS 3.0, jednak powszechnie

stosowany jest znacznie lepszy i dla niej przeznaczony DOS 2.5

(patrz rozdział 4.3). Na przedniej ściance stacji znajduje się

szczelina, do której wkłada się dyskietkę, oraz zamykająca ją

dźwignia. W dolnej części umieszczony jest wyłącznik zasilania i

czerwona dioda sygnalizacyjna (1). Druga dioda (2) swoim

świeceniem wskazuje zajętość (BUSY) stacji, czyli wykonywanie

przez nią operacji. Nigdy nie otwieraj stacji, gdy dioda BUSY

się świeci. Może to spowodować uszkodzenie dyskietki albo

głowicy stacji.

W zakupionej stacji umieszczona jest kartonowa wkładka,

która chroni głowicę przed uszkodzeniem podczas transportu.

Przed uruchomieniem stacji musisz ją wyjąć. Nie wyrzucaj jej

jednak, gdyż będzie potrzebna, jeśli będziesz stację przewoził

lub przenosił. Gdybyś jednak zgubił tę wkładkę, to możesz

zamiast niej umieścić w stacji dyskietkę (najlepiej starą i

zużytą). W najgorszym wypadku wystarczy samo zamknięcie stacji

przed transportem.

Po włączeniu zasilania stacja dokonuje sprawdzenia i

inicjowania swoich układów, co również jest sygnalizowane

świeceniem diody BUSY. W tym czasie stacja powinna być pusta i

otwarta. Dioda BUSY zapala się także po każdym zamknięciu

stacji. Kontrolowana jest wtedy gęstość zapisu włożonej

dyskietki.
